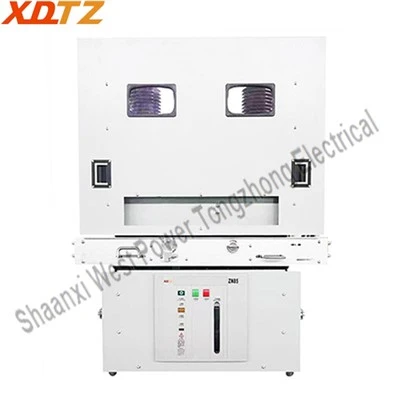

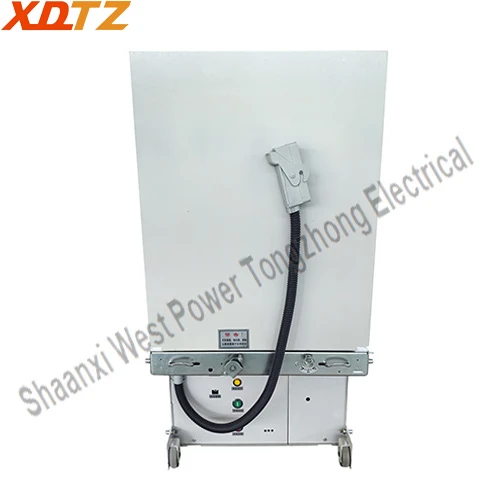

A ZN85-40.5 miniatűr vákuummegszakító egy kompakt, 40,5 kV-os, cégünk által tervezett és fejlesztett termék, amely tökéletesen helyettesíti az ABB VD4-40.5 és HD4-40.5 sorozatú kihúzható típusú áramköreit. megszakító. Ez a sorozat két sorozatú állandó mágnest és rugós mechanizmusokat tartalmaz, és egy beltéri kapcsolóberendezés alkatrésze 40,5 kV névleges feszültséghez és 50 Hz AC frekvenciához.

Termékleírások

SpecifikációSlap

Nem.	Név	Egység	Adat
1	Névleges feszültség	kV	40.5
2	Névleges frekvencia	Hz	50
3	NévlegesCurrent	A	630/1250/1600/2000/2500/3150/4000
4	NévlegesPower FgyakoriságWitthstandVoltage	kV	95
5	NévlegesLvillámlásIimpulzusWitthstandVoltage	kV	185
6	NévlegesShort-CircuitBreakingCurrent	kA	25/31.5/40
7	Névleges Short-CircuitMakingCsürgős (Peak)	kA	63/80/100
8	NévlegesWitthstandCsürgős (Peak)	kA	63/80/100
9	NévlegesDurációjaShort-Circuit	s	4
10	ÜzemeltetésiCycles atRtedShort-CircuitBreakingCurrent	Ciklusok	E2
11	MechanikaiEndurance	Times	10000(tavaszi mechanizmus) 30000(PállandóMagnetMechanizmus)
12	Normál működésSegyenlet	-	O-0.3s-CO-180s-CO
13	Megengedhető WfülTszelídségeCérintetlen	mm	3-nál kisebb vagy egyenlő

MechanikaiCjellemzőit

Nem.	Név	Egység	Adat
1	Közötti távolságÁthelyezve és javítva Cérintetlen	mm	19±2
2	ÉrintkezésTúlutazás	mm	4±1
3	ÁtlagosCvesztesSbepisilni	m/s	0.8±0.2
4	ÁtlagosOpeningSbepisilni (AátlagSbepisilniaz első megnyitórólat12mm)	m/s	1.7±0.3
5	NévlegesCérintetlen Nyomás	N	3100±200N(25kA/31,5kA) 4800±300N(40 kA)
6	Záróra	ms	30-100
7	Nyitva tartás	ms	20-70
8	ÉrintkezésBugrálvaDuráció atCvesztesOperáció	ms	3-nál kisebb vagy egyenlő
9	Nem-Simultanitás -bólZáró/Opening Műveletek/ 3-Phase	ms	2-nél kisebb vagy egyenlő

A termék előnyei

A ZN85-40.5 miniatűr vákuummegszakítónak számos előnye van:

Breaker teljesítmény

E2-C2-M2

Kényelmes karbantartás

a moduláris szerkezeti kialakítás lehetővé teszi a záró- és nyitótekercsek egyszerű cseréjét anélkül, hogy más alkatrészeket szét kellene szerelni. Ez kiküszöböli a csere utáni tesztelés vagy beállítás szükségességét, biztosítva a felhasználók számára, hogy önállóan cseréljék ki őket, így a későbbi karbantartás kényelmesebb. Az állandó mágneses mechanizmus élettartama akár 30,{1}} művelet is lehet, minimális karbantartást igényelve.

Magas vezetőképesség

Az optimalizált szigetelt hengerszerkezet és a nagy teljesítményű, rugalmas csatlakozású beágyazott pólus csökkenti az érintkezési ellenállást, megbízható tápellátást biztosítva.

Széles körű felhasználás

A terméket úgy tervezték, hogy ellenálljon a zord környezetnek, beleértve az akár -25 fokos hőmérsékletet is, és megfelel a 2000 méteres magasságig érvényes működési követelményeknek.

Költséghatékony

A piacon lévő magas árú VD4-40.5 sorozatú termékekhez képest a ZN85G-40.5 magas költség-teljesítmény arányt kínál, így gazdaságos választás.

Termék alkalmazások

ZN85-40.5 miniatűr vákuummegszakító

számos alkalmazással rendelkezik:

Új energiamezők (fotovoltaikus, szélenergia)

Ipari területek (vegyipar, acél, kőolaj, szén stb.)

Villamos hálózati rendszerek

Energia infrastruktúrák

VD4-40.5 sorozatú szekrények utólagos felszerelési projektjei
