Hogyan válasszuk ki a megszakító{0}}zárlati megszakító képességét?

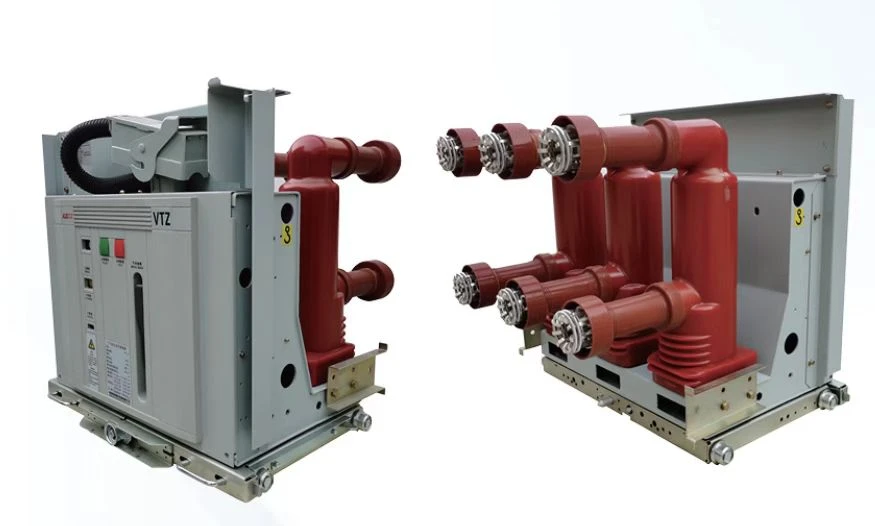

Avákuum megszakítóátfogóan figyelembe kell vennie a vezeték{0}}zárlati áramát, a megszakító típusát és a védelmi követelményeket. A konkrét alapelvek a következők:

A rövidzárlati{0}}megszakítási kapacitás végső követelményeinek teljesítése

A megszakító Ics értékének nagyobbnak kell lennie, vagy egyenlőnek kell lennie a vonal várt{0}}zárlati áramával (általában a végső rövidzárlati megszakító kapacitás Icu). Ez alapvető követelmény annak biztosítására, hogy a megszakító biztonságosan megszakítsa az áramot hiba esetén.

Ics és Icu megkülönböztetése

Icu:Az a maximális zárlati-áram, amelyet a megszakító megszakíthat; törés után nem tudja tovább vinni a névleges áramot.

Ics:Lehetőség a névleges áram továbbvitelére törés után; a megszakító folyamatos tápellátásának megbízhatóságának mérésére szolgál.

Például a fővezeték magasabb Ics-t igényel (50% Icu), míg a leágazó áramkörök alacsonyabb értéket (25% Icu) fogadnak el.

Követelmények a megszakító típusa alapján:

Keret megszakító(három-fokozatú védelmi rendszer): Magasabb ICS-t igényel (általában 50%-nál nagyobb vagy egyenlő), hogy hiba után kibírja a többszöri nyitási és zárási műveleteket.

Öntött tokos áramköri megszakító(Elágazó áramkör): Alacsonyabb Ics-értéket tesz lehetővé (25% Icu vagy nagyobb), mert a hiba utáni ütközési tartomány kisebb.

Referencia szabványok és számítási módszerek:Válasszon olyan megszakítókat, amelyek megfelelnek a GB14048.2 szabványnak megfelelő Icu arány követelményeinek.

Rövid{0}}áramköri áram számítása: A transzformátor kapacitását, a zárlati-pontok helyét és a rendszer impedanciáját figyelembe kell venni. Egy gyakran használt képlet: Isc=SbaseZlineIsc​=Zvonal​Sbázis​​

ahol SbaseSbázisa transzformátor kapacitása és a ZlineZvonala vonal impedanciája.

A biztonság és a gazdaságosság egyensúlya:A túl nagy IC-vel rendelkező megszakítók kiválasztása növeli a költségeket; ésszerű értéket kell meghatározni a tényleges igények (például a tápegység megbízhatósági követelményei) alapján.

Kritikus áramköröknél (például fővezetékeknél) ajánlatos háromfokozatú védelemmel ellátott megszakítókat használni a hiba utáni gyors leválasztás érdekében.

Ne használja az Ics{0}}% Icu egyedüli kritériumot; Az ítéletet a megszakító típusával és alkalmazási forgatókönyvével összefüggésben kell meghozni.

Rendszeresen ellenőrizze az áramkör-megszakító teljesítményét, hogy megbizonyosodjon arról, hogy az továbbra is megfelel a rövidzár{0}}áramra vonatkozó követelményeknek a hosszú távú{1}}működés során.

A fenti elvek betartásával biztosítható, hogy a megszakító garantálja a biztonságot, a gazdaságosság és az áramellátás megbízhatósága mellett.
