Az LW36-145-ös kültéri nagyfeszültségű porcelánoszlopos SF6 megszakító egy kültéri három-pólusú kültéri típus. Öntöltő rugós{6}}működési mechanizmust alkalmaz. Nagy leválasztási kapacitással, alacsony kapcsolási túlfeszültséggel, újragyújtás nélküli kondenzátorkapcsolóval, nagy üzembiztonsággal, alacsony karbantartási igényekkel rendelkezik, és a Richter-skála szerinti 7-es erősségű földrengés igénybevételét/erősségét is képes ellenállni.

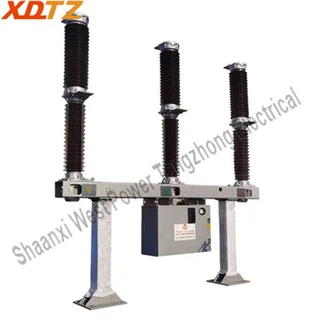

Biztosíthatjuk a másik modell sf6 megszakítót, mint plLW25-126 kültéri nagyfeszültségű porcelán SF6 megszakító,LTZ-40.5 beltéri nagyfeszültségű SF6 megszakító és LW9-72.5 kültéri nagyfeszültségű porcelán SF6 megszakító, várjuk érdeklődését.

Fejlett gyártás és gyártás
Az iparág egyik legfejlettebb és legszabványosabb összeszerelősoros gyártóüzemét üzemeltetjük, amely a legújabb technológiával van felszerelve, lehetővé téve számunkra, hogy kiváló minőségű elektromos termékek széles választékát állítsuk elő precízen és hatékonyan. A legmagasabb minőség biztosítása érdekében megfelelünk a GB 1984-2024 és a GB/T11022-2020 szabványoknak. A kiválóság iránti elkötelezettségünket termékeink tartóssága, megbízhatósága és kompatibilitása tükrözi.

our workshop

Termékleírások

Szabványos műszaki paraméterek táblázata

Nem.	Név		Egység	Szabványos műszaki paraméterértékek	Garancia érték
1	Vákuumkör típusa			Porcelán oszlop	Porcelán oszlop
2	A szünetek száma		Darab	1	1
3	Névleges feszültség		kV	145	145
4	Névleges frekvencia		Hz	50	50
5	Névleges áram		A	2000	2000
6	Főáramkör ellenállása		mW	40-nél kisebb vagy egyenlő	40-nél kisebb vagy egyenlő
7	Hőmérséklet-emelkedés tesztáram		A	1.1I_r	1.1I_r
8	Névleges teljesítményfrekvencia ellenállási feszültség/1 perc	Az érintkezési réseken keresztül	kV	230+70	230+70
		A földre	kV	230	230
	Névleges villámimpulzus-ellenállási feszültség (1,2/50 ms) csúcs	Az érintkezési réseken keresztül	kV	550+100	550+100
		A földre	kV	550+100	550+100
9	Névleges rövidzár{0}}megszakítóáram	AC komponens effektív értéke	kA	40	40
		Időállandó	ms	45	45
		Szünetek	Times	20-nál nagyobb vagy egyenlő	20-nál nagyobb vagy egyenlő
		Miniszterelnöki törési együttható		1.5	1.5
10	Névleges rövidzárlati áram		A	100	100
11	Névleges rövid{0}}idő, ellenáll az áramerősségnek és az időtartamnak		kA/s	40/3	40/3
12	Névleges ellenállási áram (csúcs)		kA	31.5/40	31.5/40
13	Törési idő		ms	60-nál kisebb vagy egyenlő	60-nál kisebb vagy egyenlő
14	Zárás és nyitva tartás		ms	80-nál nagyobb vagy egyenlő	80-nál nagyobb vagy egyenlő
15	nyitási idő (a gyártó által megadott alsó határ)		ms	40-nél kisebb vagy egyenlő	40-nél kisebb vagy egyenlő
16	zárási idő (a gyártó által megadott alsó határ)		ms	120-nál kisebb vagy egyenlő	120-nál kisebb vagy egyenlő
17	A jelenlegi{0}}szabad szünet újrazárása		ms	300及以上可调	300及以上可调
18	Átlagos nyitási sebesség		m/s	5±0.5	5.0±0.5
19	Átlagos zárási sebesség		m/s	3±0.5	3.0±0.5
20	NEM -A nyitási műveletek egyidejűsége		OP	2-nél kisebb vagy egyenlő	2-nél kisebb vagy egyenlő
21	NEM -A zárási műveletek egyidejűsége		ms	3-nál kisebb vagy egyenlő	3-nál kisebb vagy egyenlő
22	Mechanikai stabilitás		次	10000-nél nagyobb vagy egyenlő	10000-nél nagyobb vagy egyenlő
23	Névleges működési sorrend			O–0,3s–CO–180s–CO	O–0,3s–CO–180s–CO
24	A segéd- és vezérlőáramkör rövidre{0}}ideje tápfrekvencia feszültségálló		kV	2	2
25	Rádió interferencia feszültség		uV	500-nál kisebb vagy egyenlő	500-nál kisebb vagy egyenlő
26	Zajszint		dB	110-nél kisebb vagy egyenlő	110-nél kisebb vagy egyenlő
27	Terheletlen transzformátorteszt-helyszíni nyitása és zárása-	Nincs -terhelési transzformátor kapacitása	MVA	50	50
		Nincs-terhelési gerjesztési áram	A	0.5-15	0.5-15
		Tesztfeszültség	kV	126	126
		Működési sorrend		10×O és 10×CO	10×O és 10×CO
28	Helyszíni-terhelés nélküli vonali töltés megnyitása és lezárása Aktuális teszt	Tesztáram	A	A tényleges vonalhossz határozza meg	A tényleges vonalhossz határozza meg
		Tesztfeszültség	kV	126	126
		Vizsgálati feltételek		A vezetéken elvileg nem lehetnek nyomáscsökkentő berendezések, mint például reaktorok, villámhárítók, elektromágneses feszültségtranszformátorok stb.	A vezetéken elvileg nem lehetnek nyomáscsökkentő berendezések, mint például reaktorok, villámhárítók, elektromágneses feszültségtranszformátorok stb.
		Működési sorrend		10×(O–0,3s–CO)	10×(O–0,3s–CO)
29	Kapacitív áramkapcsolási teszt (laboratóriumi)	Tesztáram	A	sor: 31,5; Kábel: 140	sor: 31,5; Kábel: 140
		Tesztfeszültség	kV	1.4×126/	1.4×126/
		C1 fokozat: LC1 és CC1: 24 × O, LC2 és CC2:24×CO C2 fokozat: LC1 és CC1:48 × O, LC2 és CC2: 24×O és 24×CO		C1 fokozat /C2 fokozat	C1
30	Kapcsolási lehetőség helyi hiba esetén	L90	kA	36	36
		L75	kA	30	30
		L60	kA	24 (Ha az L75 minimális ívelési ideje 5 ms-mal hosszabb, mint az L90 minimális ívelési ideje)	24 (Ha az L75 minimális ívelési ideje 5 ms-mal hosszabb, mint az L90 minimális ívelési ideje)
		Működési sorrend		O–0,3s–CO–180s–CO	O–0,3s–CO–180s–CO
31	Lépésen kívüli-zárás és nyitó teszt	Megszakító áram	kA	10	10
		Teljesítmény-frekvencia helyreállítási feszültség	kV	2.5×126/	2.5×126/
		Működési sorrend		方式1:CO-O-O: 方式2:O-O-O	方式1:CO-O-O: 方式2:O-O-O
32	Különböző{0}}fázisú földzárlat-megszakítási teszt	Tesztáram	kA	34.6	34.6
		Tesztfeszültség	kV	126	126
		Működési sorrend		O–0,3s–CO–180s–CO	O–0,3s–CO–180s–CO
33	SF6 gáznyomás (mérőnyomás 20 fokon)	Legmagasabb	MPa	0.6	0.6
		Névleges		0.6	0.6
		Minimum (reteszelve)		0.5	0.5
34	SF6 gáz páratartalom	Átadás-átvételi érték	ml/l	150-nél kisebb vagy egyenlő	150-nél kisebb vagy egyenlő
34	SF6 gáz páratartalom	Hosszú távú{0}}működési megengedett érték	ml/l	300-nál kisebb vagy egyenlő	300-nál kisebb vagy egyenlő
35	SF6 gázszivárgási arány		Év	Kisebb vagy egyenlő, mint 0,5 %	Kisebb vagy egyenlő, mint 0,5 %
36	SF 6 gáztisztaság			99.9%	99.9%
37	Működési mechanizmus típusa vagy modellje			Tavaszi	Tavaszi
	Üzemmód			Három{0}}fázisú mechanikus csatlakozás	Három{0}}fázisú mechanikus csatlakozás
	Motor feszültség		V	AC220 vagy AC380	AC380
	Tápellátás lezárása	Névleges üzemi feszültség	V	DC110 vagy DC220	DC220
		Megengedett üzemi feszültség tartomány		Megbízható működés 85% és 110% közötti névleges üzemi feszültség tartományban, nem működik, ha a névleges feszültség 30% alatt van	Megbízható működés 85% és 110% közötti névleges üzemi feszültség tartományban, nem működik, ha a névleges feszültség 30% alatt van
		A tekercsek száma fázisonként	db	1	1
		Állandó{0}}állapotú áram tekercsenként	A	DC110,5A/DC220V,2.0A	DC220V,2.A
	Nyitási működési tápegység	Nyitási üzemű tápegység Névleges üzemi feszültség	V	DC110/DC220	DC220
		Üzemi feszültség megengedett tartománya		65%-120%,30％ Nincs művelet	65%-120%,30％ Nincs művelet
		A tekercsek száma fázisonként	Darab	1	1
		Állandó{0}}állapotú áram tekercsenként	A	DC110,5A/DC220V,2A	DC220V,2A
	Fűtő	Feszültség	V	AC 220	AC 220
	Fűtő	Fázisonkénti teljesítmény	W	100	100
	Tartalék segédérintkezők	Mennyiség	A	Mindegyik 10	Mindegyik 10
	Tartalék segédérintkezők	Törőképesség Energia tárolási idő Az egyes fázisok működési mechanizmusainak tömege		DC110,5A/DC220V,2,5A	DC110,5A/DC220V,2,5A
	A fő test karbantartási ciklusa		Év	20-nál nagyobb vagy egyenlő	20-nál nagyobb vagy egyenlő
	Rugós mechanizmus	Az energia tárolási ideje	s	20-nál kisebb vagy egyenlő	20-nál kisebb vagy egyenlő
38	A megszakító fázistávolsága		mm	1700	1700
39	A vákuum-megszakító minősége	A megszakító teljes tömege, beleértve a segédberendezéseket	kg	1300	1300
		Az egyes fázisok működési mechanizmusainak tömege szállítási magasság	kg	350	350
		Az egyes fázisú SF6 gázok tömege	kg	10	10
		Teljes szállítási tömeg Áramköri megszakító	kg	1400	1400
40	burkolat	Kúszótávolság (földelésre/az érintkezési réseken keresztül	mm	3900 (Ha 500 mm Nagyobb vagy egyenlő, mint az átlagos átmérő Nagyobb vagy egyenlő, mint 300 mm, szorozzuk meg 1,1-gyel; amikor átlagos átmérő: 500 mm, szorozzuk meg 1,2-vel)	3900 (Ha 500 mm Nagyobb vagy egyenlő, mint az átlagos átmérő Nagyobb vagy egyenlő, mint 300 mm, szorozzuk meg 1,1-gyel; amikor átlagos átmérő: 500 mm, szorozzuk meg 1,2-vel)
		Száraz ív távolság	mm	900-nál nagyobb vagy egyenlő	900-nál nagyobb vagy egyenlő
		S/P		Nagyobb vagy egyenlő, mint 0,9	Nagyobb vagy egyenlő, mint 0,9
41	A terminál statikus terhelése	Vízszintes hosszanti Biztonsági tényező	N	1250	1250
		Vízszintes keresztirányú		750	750
		Függőleges		1000	1000
		Biztonsági tényező		Statikus 2,75, dinamikus 1,7	Statikus 2,75, dinamikus 1,7

Működési környezet

Magasság:

1000M vagy annál kisebb

Havi átlagos páratartalom:

90%-nál kisebb vagy egyenlő

Maximális szélsebesség:

35M/s vagy annál kisebb

Szennyezettségi szint:

III. szint IV. szint

Környezeti hőmérséklet:

-20 fok -50 fok

Maximális napi hőmérsékletkülönbség:

25K

Szeizmikus erődítés intenzitása:

7 fok

Maximális jégvastagság:

10 mm

Maximális napfény intenzitás:

1000W/m²

Termék megfelelőségi szabvány:

GB/T1984-2014

A termék előnyei

Az LW36-145 kültéri nagyfeszültségű porcelánoszlopos SF6 megszakítónak számos előnye van

Kiváló szakítóképesség:

A gerjesztőáram megszakadásakor a túlfeszültség kisebb, mint az üzemi feszültség kétszerese, és a töltőáram megszakadásakor nincs újra-lebomlás és{2}}újragyújtás jelenség;
Minden oszlopot közös megszakító alapra kell felszerelni.Az oszlopot SF6 gázzal kell feltölteni az ívoltáshoz és elegendő mechanikai és elektromos biztonsági tényezőt.elegendő mechanikai és elektromos biztonsági tényező.elegendő mechanikai és elektromos biztonsági tényező.szigetelés. Az ívoltó szerkezet kialakítása biztosítja, hogy minden alkatrésze megfelelő mechanikai és elektromos biztonsági tényezővel rendelkezzen.
Megbízható szigetelés:

Az SF6 gáz jellemzői az idő múlásával nem változnak, ugyanakkor a gázban lévő szigetelő részek és vezető részek védve vannak az oxidációtól, biztosítva a termék hőmérsékleti működését;

TOVÁBBI TUDNIVALÓK

Termékvázlat rajz
